轉速/撞擊子監測裝置

轉速是汽輪機組重要的運行監視參數，當機組轉速達到110%額定轉速時, 應使汽輪機緊急停機。為實現這一目的，機組保安系統在汽輪機前軸承箱中裝配了危急遮斷器，危急遮斷器撞擊子在110%額定轉速時產生的離心力作用下“擊出”，可使汽輪機緊急停機。

在新機組投運或機組每次大修并網前，必須做撞擊子動作轉速測定。為防止撞擊子卡澀，制造廠規定機組在連續運行2000小時后應做一次撞擊子噴油活動試驗。但危急遮斷器的安裝部位，既無法觀察它的撞擊子“擊出”、“縮回”的狀態,也無法確定撞擊子動作時的轉速。

汽輪機轉速/撞擊子監測儀，采用微型計算機智能技術，一并解決了轉速監視和撞擊子監視的難題,平時顯示汽輪機轉速并捕捉記錄機組“最高”轉速，當危急遮斷器撞擊子“擊出”、“縮回”時，內部記憶功能將“擊出”、“縮回”時的轉速存貯在儀表中，通過按面板“設置”鍵即可方便地在顯示窗口顯示出“最高”、“擊出”、“縮回”時的轉速。

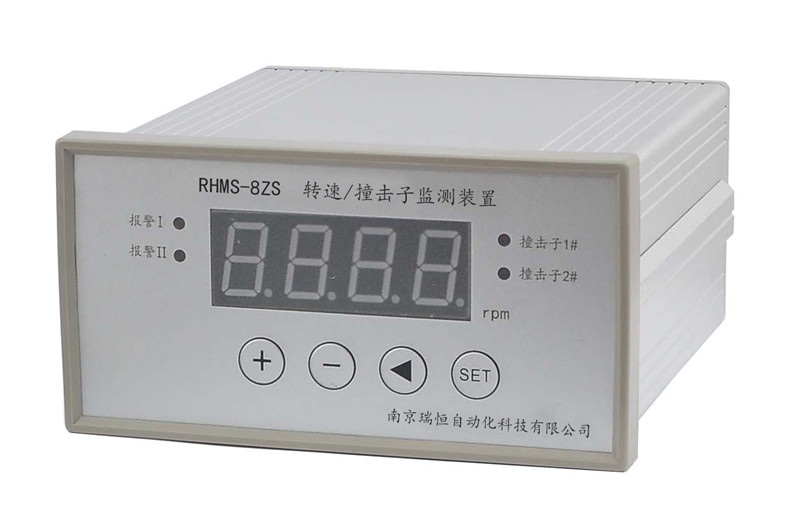

RHMS-8ZS轉速/撞擊子監測裝置

儀表尺寸：160×80×160mm

開孔尺寸：152+1×74+1mm

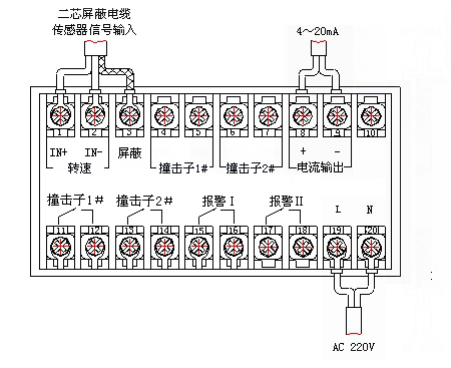

?輸入信號：3路磁阻式轉速傳感器

?轉速量程：4位數碼管量程1-9999 rpm

?分 辨 力：±1 rpm

?數據記憶：撞擊子擊出和縮回值記憶，轉速最高值記憶

?電流輸出： 4-20mA

?報警輸出：2路上限報警輸出和2路撞擊子報警輸出

?開關量容量：DC 30V / 5A或AC250V／5A（常開）
