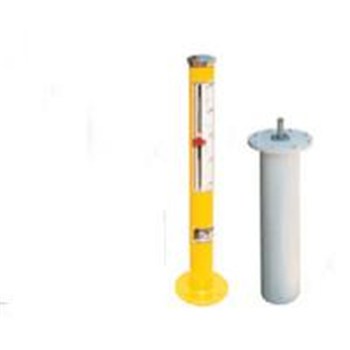

RHUT-81系列油箱油位傳感器

UT-81型油箱油位傳感器是非腐蝕性液體現場遠傳測量液位的理想指示裝置。特別在汽輪機潤滑油位測量中等到長期廣泛使用。

?測量范圍：±100mm；±200mm；±300mm；±400mm  (量程由用戶自定)

?報警裝置：上下報警限位開關位置均為可調，限位開關觸點容量DC24V×0.1A  觸點以常開形式輸出，大于觸點容量請加中間繼電器

?參考重量：A型： ±200mm   約35kg

          B型： ±200mm   約40 kg

          C型： ±300mm   約48 kg

?被測量液體：汽輪機油，用于其它非粘滯、非強腐蝕液體的液位測量時，可調節配重來適應

?現場指示精度誤差：≤±3mm

?被測量液體最高溫度：＜85℃

RHUT-81A型外形示意圖及尺寸

A型浸入式遠傳液位指示器（上部現場指示部分安裝在運行層，下部浮筒部分安裝在油箱蓋上，中間用加長桿連接）。

注：現場觀察面和油箱可不在同一層面，適用油箱在下層，現場觀察在上層的工作環境。

RHUT-81 B型外形示意圖及尺寸

B型直管式遠傳液位指示器（安裝在油箱外，指示器底部有管道與油箱相連接）

注：工作在同一層面，安裝在油箱旁，接通管道，指示液面。

RHUT-81C型外形示意圖及尺寸

C 型浸入直管式液位指示器（A、B結合型，可利用指示器上法蘭盤直接安裝在油箱蓋上）。

注：安裝在油箱蓋上，觀察指示和油箱在同一層面。
